面向软件工程师的极客键盘

前言

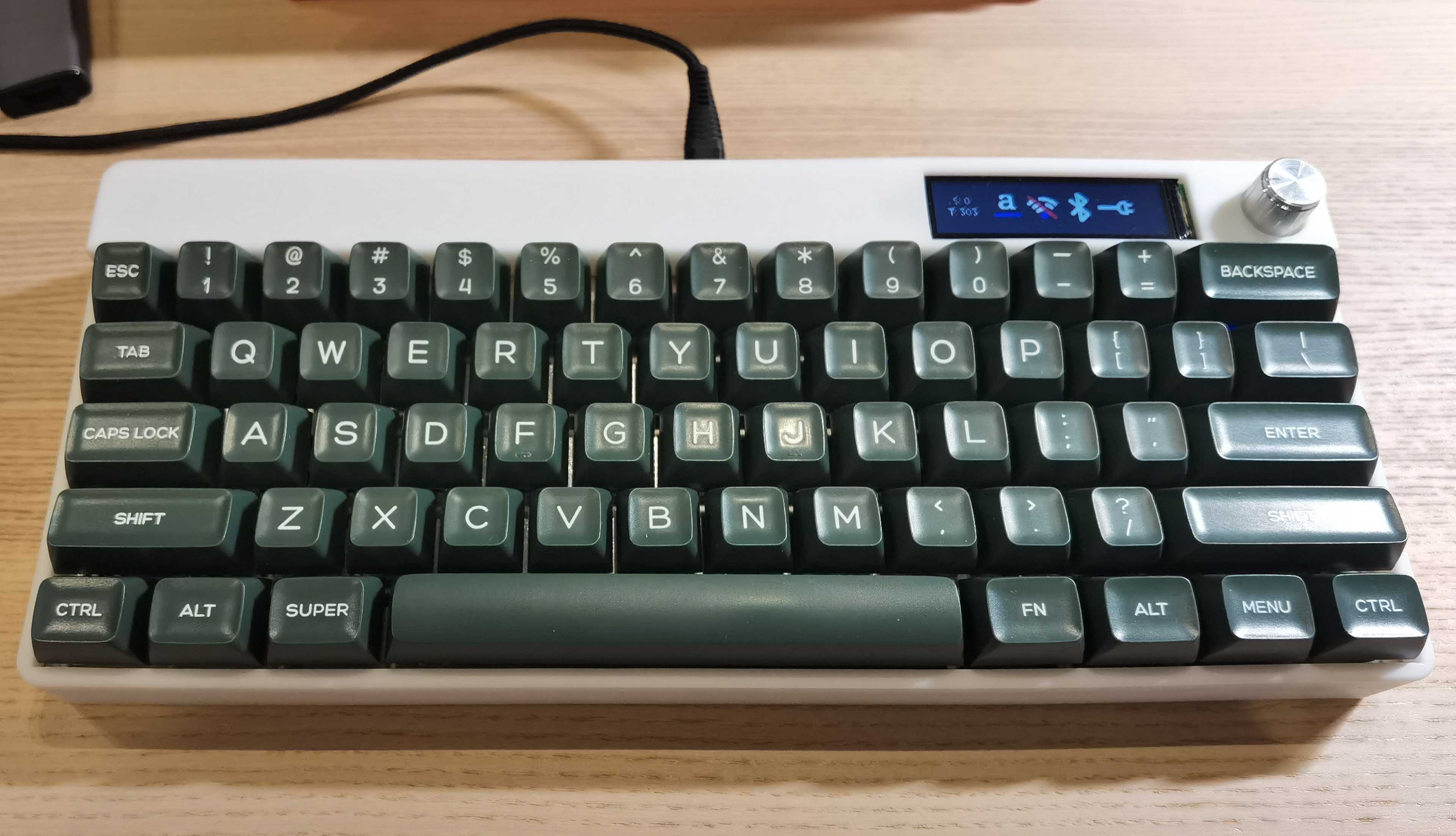

我去年做了一款面向软件工程师的开源键盘，可以让程序员朋友高效地输入，还可以自己修改键盘的固件。键盘采用60键设计，有配套的Android APP，可以通过App快速调整布局和设置宏。


键盘特点

硬件功能

  1. 键盘采用60键结合多层布局可输入104键键盘所有键码，支持全键无冲。

  2. 采用凯华Box白轴/青轴轴体和类SDA键帽，段落清晰，手指定位准确。

  3. 硬件包含LCD屏幕，可以显示键盘状态，配置键盘功能，支持扩展。

  4. 采用了ESP32S3模块，支持BLE、WiFi、USB多种连接方式。

  5. 支持炫彩LED，预留3.7V NTC电池接口。

软件功能

  1. 键盘配有Android App，支持快速浏览和动态修改键位键码。

  2. 支持在App上设置键宏，快速输入自定义内容。

  3. 支持BLE连接多设备，支持输入目标快速切换。因苹果生态准入原因，BLE不能支持IOS设备。

  4. 支持OTA，可通过WiFi协议和Web界面升级固件。

  5. 固件代码开源，支持深度优化。

功能介绍

使用LCD界面设置键盘

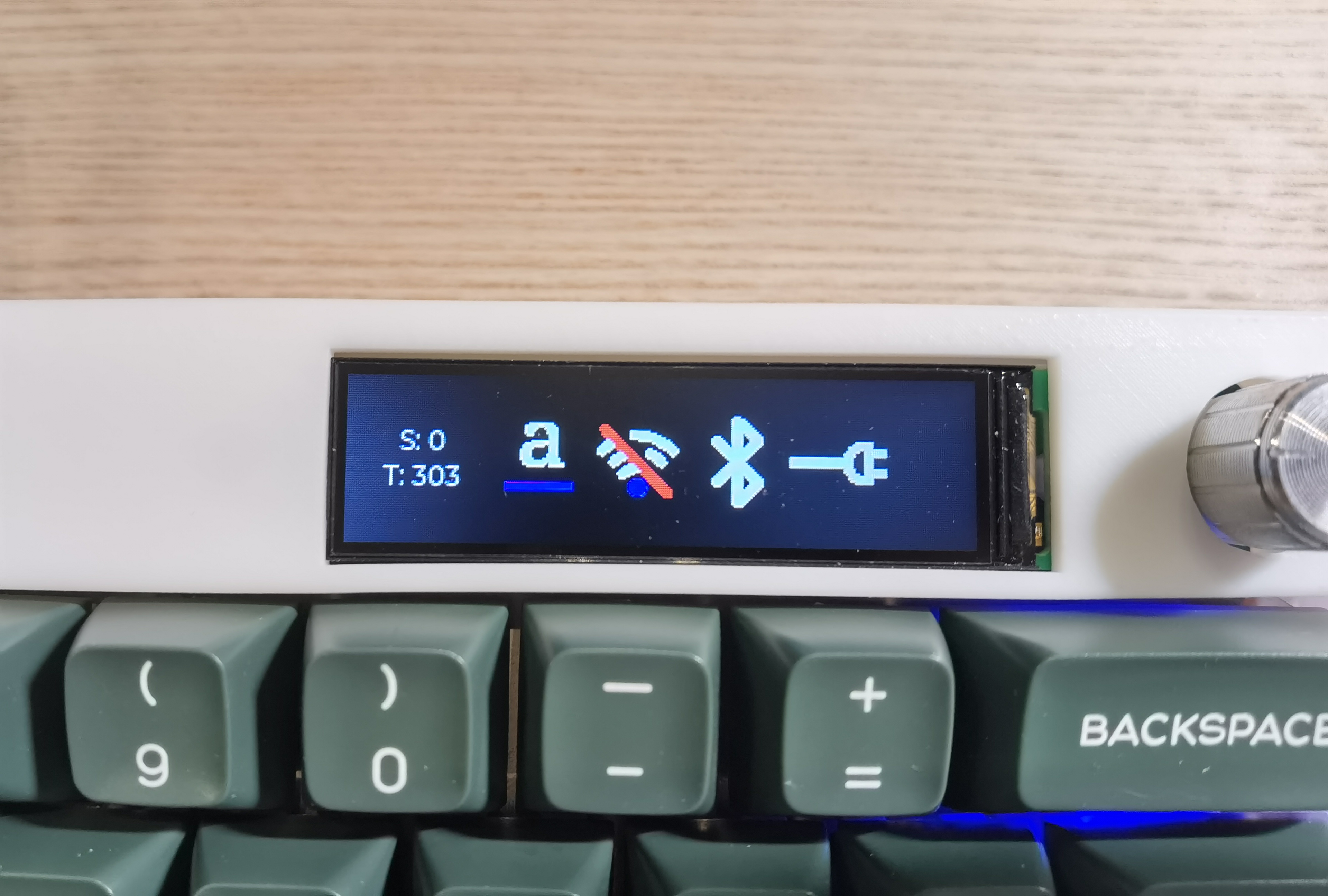

极客键盘右上角有一个LCD屏幕，用于显示键盘状态和对键盘进行设置。LCD界面默认显示“输入信息界面”，从左到右显示按键数目、大小写状态、WiFi状态、BLE状态、最后是电源信息。

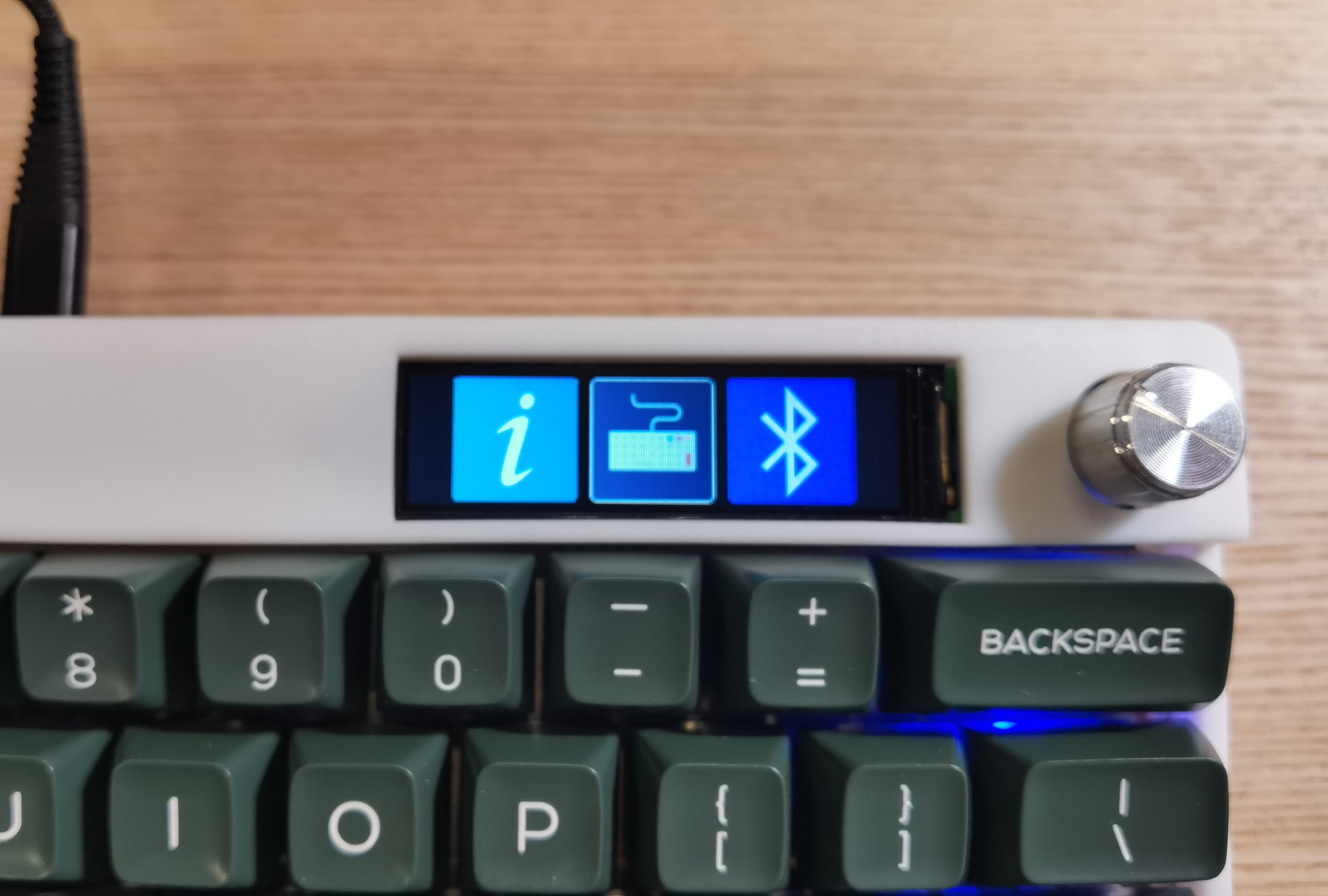

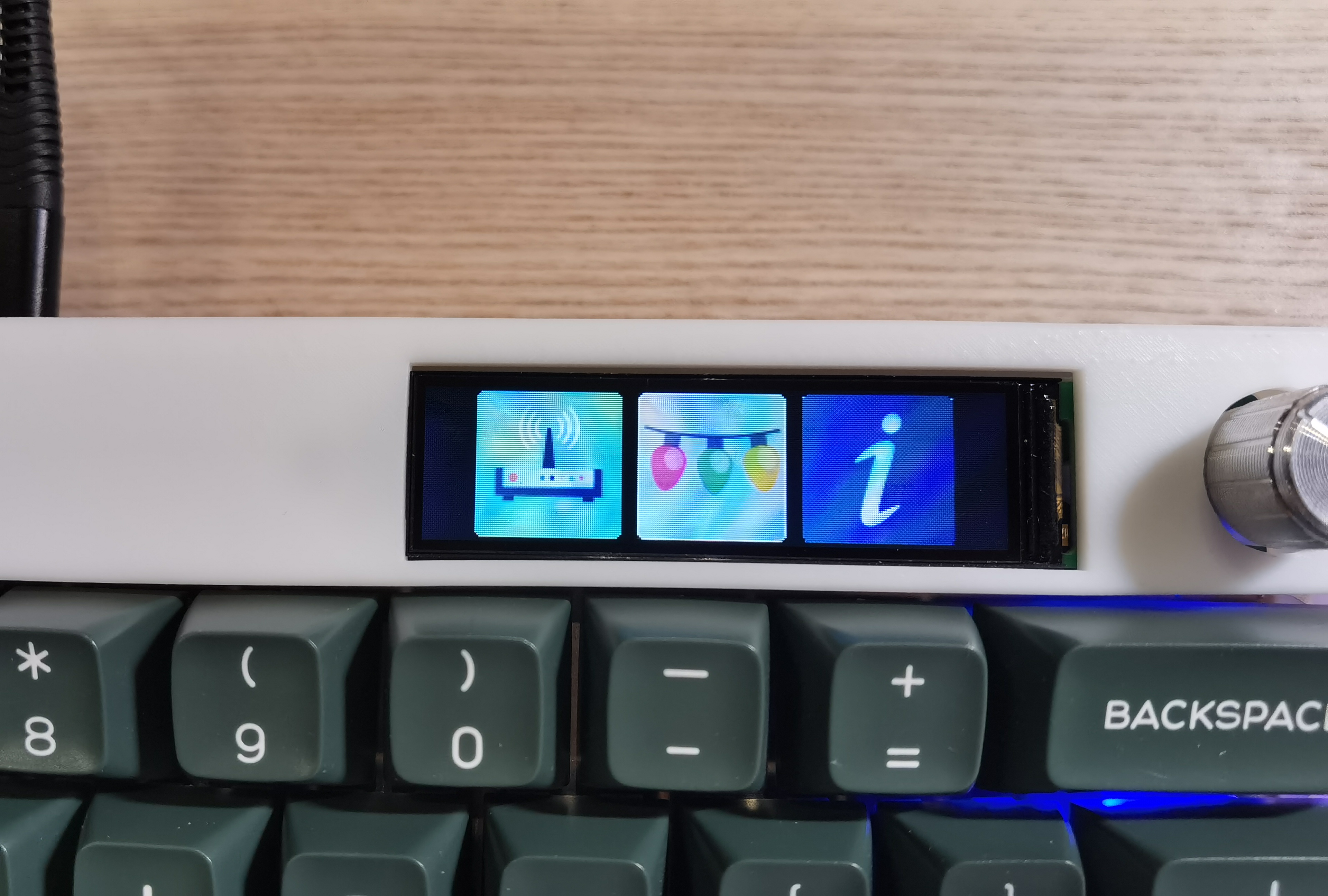

用户可以通过旋转右上角旋钮来激活设置菜单，菜单结构如下。但配置菜单激活的状态下，所有键盘输入会被LCD界面所截获。设置完功能后需要连续按Esc键返回“输入信息界面”或等待键盘5秒超时自动返回，电脑才能收到键盘的输入。



  • 输入信息子菜单
    • 输入信息界面（默认显示的界面）
    • 重置按键计数
  • BLE设置子菜单
    • 打开关闭ble
    • BLE配对界面
    • 切换键盘输入目标
  • wifi设置子菜单
    • 打开关闭wifi
    • wifi设置
  • led灯效设置
    • 打开关闭led灯效
    • 灯效模式设置

菜单之间的切换通过旋钮完成，通过左旋或右旋来选择左边或右边的菜单，按键盘Enter键来选择菜单，按Esc键来返回上一级菜单。在一些需要输入内容的界面，可以使用数字、字母键和Shift键来输入信息，完成设置后按下Enter来保存设置，按Esc放弃修改并返回上一级菜单。

键码布局

极客键盘采用60键三层立体键位布局。我们可以想象成有三层叠加在一起的键盘，每层键盘上有一些按键位置，我们可以为每个键位任意定义键码，例如第0层键盘的第一行第一列我们一般设置为Esc，但是我们也可以设置为`。键盘默认生效的层是层0，其他两层需要通过层激活键来激活。层激活键默认被设置在空格两边，使用了键帽Super和Fn（键帽印刷可能因版本不一样）。按住Super，这时层1的键盘被激活并叠加在层0之上。这时按下一个键时，如果层1上定义了键码，那么生效就是层1的键码；如果层1没有定义键码，生效的还是层0的键码。同样按住Fn，层2的键盘被激活被激活并叠加在层0之上，键位码由层2和层0共同决定。如果输入层1或层2上的键码，我们需要先按下层1或层2的激活码，再按对应位置的键就可以输入该键码。

由于采用了60%键盘，方向键、`、f1~f12等其他键被安排到了其他层上，需要通过层激活键来输入，比如方向键左、上、下、右被设置到层1的j、i、k、l的位置，按下Super+j等于输入方向键左，Super+Esc等于`。如果想要查看当前键盘布局，可以通过Android App来查看，我们还可以依据自己的使用习惯来快速修改键盘布局。

选择连接方式

默认情况下键盘的输入都是发送到USB连接，只有在通过“切换键盘输入目标”子菜单切换到某一个BLE设备时，键盘输入会发送到对应的BLE连接目标。

  1. BLE键盘配对

    配对之前我们需要通过LCD界面的“BLE配对界面”来查看键盘的BLE设备名。当前键盘采用了配对码的配对策略，当我们在电脑或者手机等设备上点击键盘对应的BLE设备时，电脑或手机会提示我们在键盘上输入配对码，键盘也会显示配对界面。这时我们需要在键盘上输入电脑或手机上的配对码，按Enter确认。我们需要等待键盘和电脑和手机之间建立连接，这时不要操作电脑或手机，完成后电脑或手机上会显示配对成功。

使用Android APP

为了方便快速地查看和设置键位布局，我们开发了一个Android App。这个App目前功能还比较简单，支持修改键盘布局和修改宏两项功能。

  1. 使用Android APP来设置键位布局

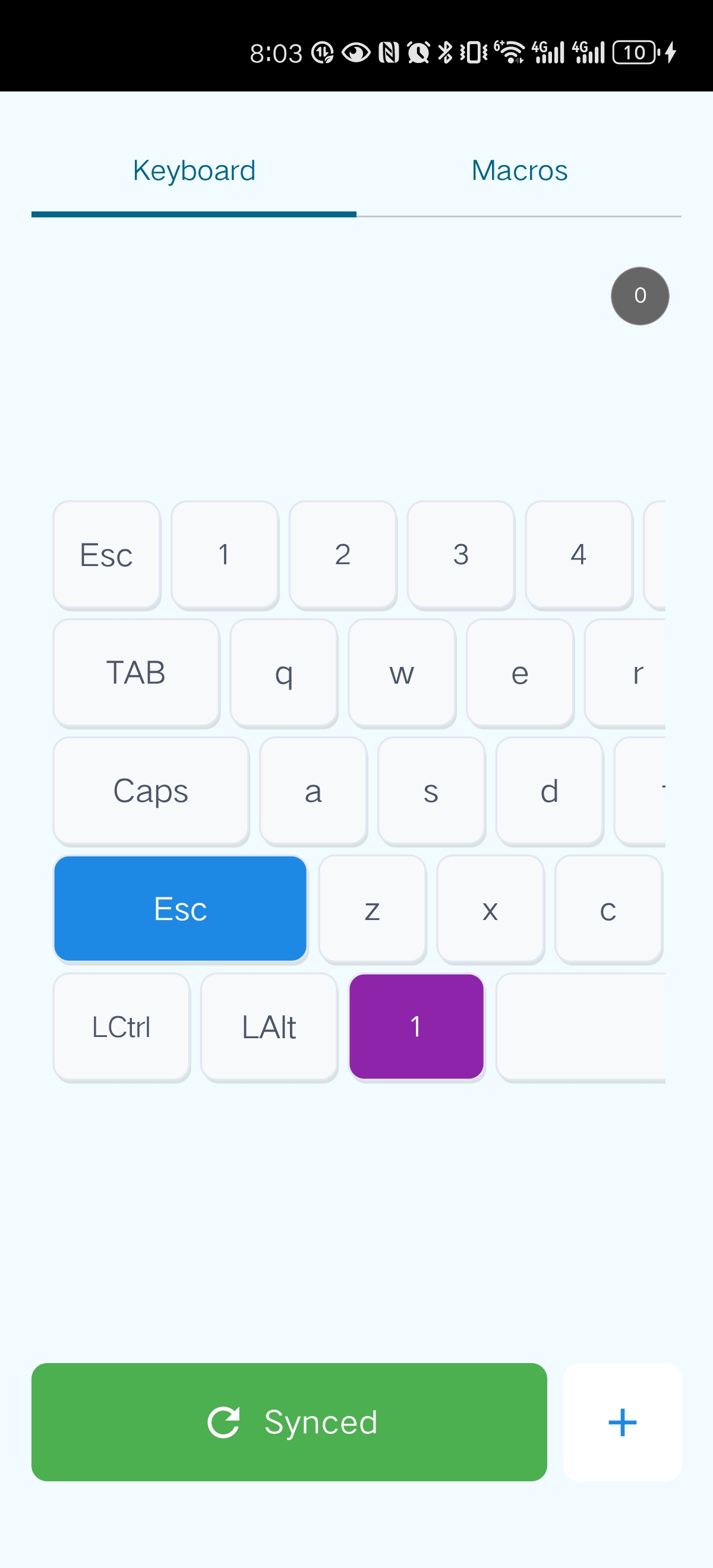

    通过APP顶端的Tab菜单，可以选择设置键位布局还是设置宏，下面是设置键盘布局的界面。

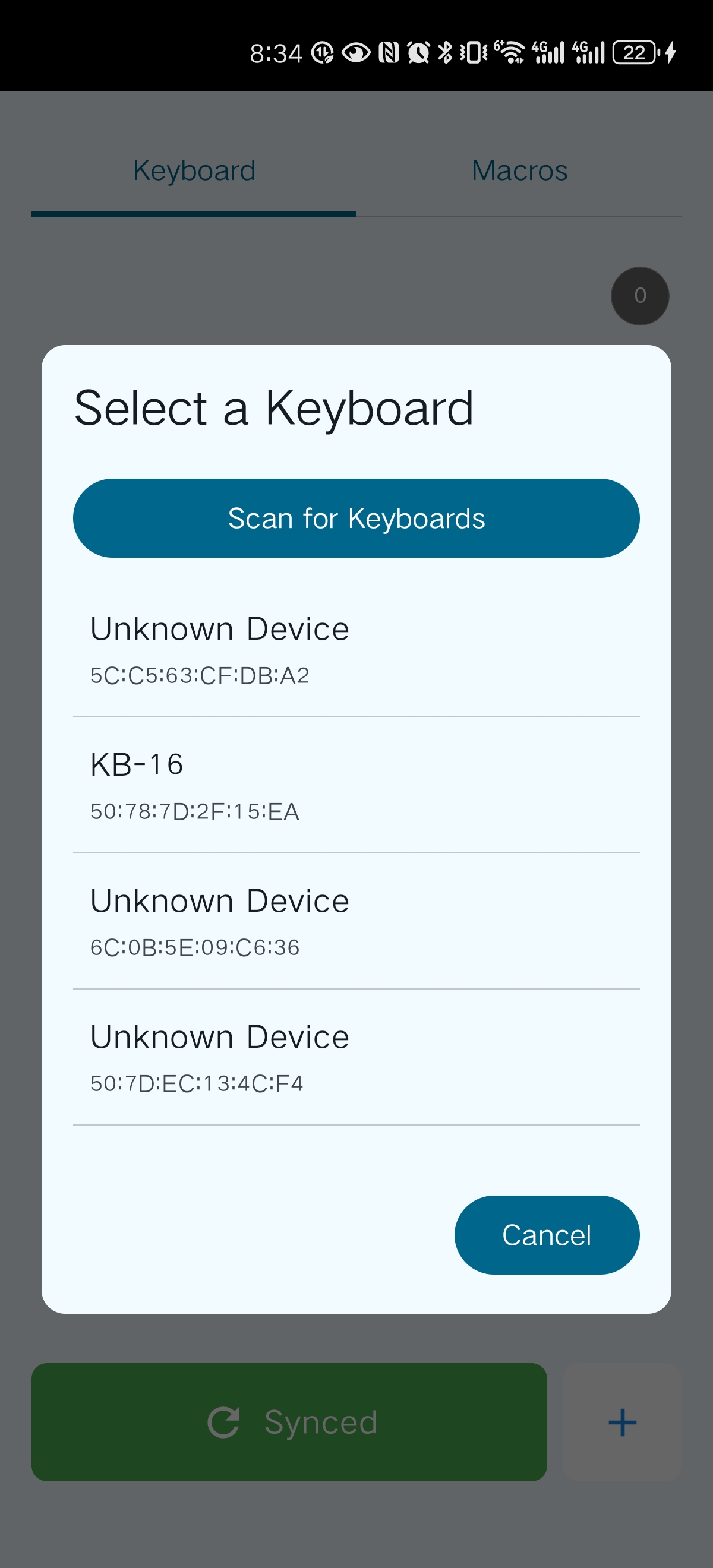

    界面显示了当前键盘各层的布局，右上角有一个小图标，先了当前显示的键盘层。点击这个图标，通过一个弹出的按钮列表切换到其他键盘层。下面有两个按钮，一个是Sync按钮。第一次使用需要长按Sync按钮扫描键盘，点击“Scan for Keyboards”查找键盘对应的BLE设备。需要注意的是，我们需要确保在Android蓝牙设置中键盘是已配对未连接的状态。如果键盘已经和键盘连接，这时键盘设备会被Android输入系统管理，导致App无法设置键盘。


    需要点击键盘对应的蓝牙设备，断开连接。选择好键盘后，轻按Sync按钮可以获取键盘布局或推送修改后键位布局，长按sync按钮可以切换不同的键盘；另一个+按钮用于保存当前键位布局，还可以快速恢复保存的键位布局。如果需要修改键位布局，选中要修改的键位，这时会显示一个对话框。

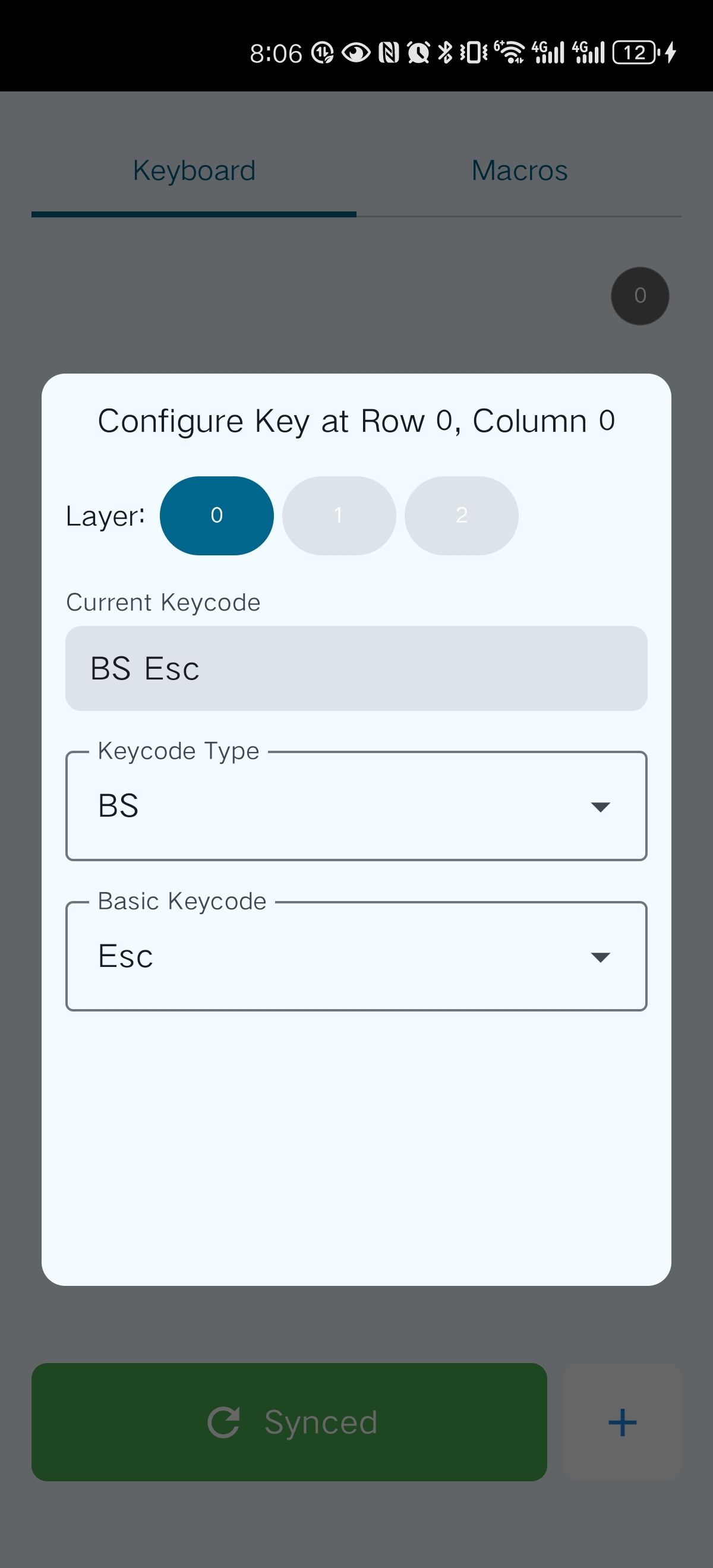

    通过这个对话框，可以修改这个键位在不同层的键码。“Current Keycode”显示当前的键码；下面“Keycode Type”支持选择键码的类型，不同的键码类型，代表了不同功能类型。为了进一步了解如何设置键码，下面介绍一下支持的键码类型。

    1. BS 基础键码
      • BS代表104键键盘上标注的键码，是最基础的键码，也是我们使用频率最高的键码类型。BS类型只有一个参数，即我们想要输入的基础键码。
    2. MD 修饰键
      • MD是组合键，实现输入一个修饰键SHIFT/CTRL/ALT加上基础键码的组合。MD有两个参数，第一个参数是一个修饰键，第二个参数为一个基础键码。
    3. LT 层激活Tap键
      • LT也是组合键，可以实现持续按下激活相应的键盘层，短按输入一个基础键码的功能。LT接收两个参数，第一个参数是待激活的键盘层，第二个参数是一个基础键码。
    4. TO 层激活键
      • TO用于激活某一个键盘层，按下会使得某一层被长期激活，不经常使用。TO有一个参数，代表待激活的键盘层。TO只有一个参数，就是要激活的键盘层。
    5. MO 临时层激活键
      • MO用于按下时激活某一个键盘层，释放该键后恢复初始状态的功能。默认布局中的SUPER和FN对应MO(1)和MO(2)。MO只有一个参数，就是要激活的键盘层。
    6. DF 修改默认层
      • DF用于修改默认层。默认层是一直生效的层，默认布局中层0就是默认层，一般不需要修改。DF只有一个参数，就是要设置为默认层的键盘层。
    7. TG 层激活状态切换
      • TG用于切换目标层的激活状态，如果目标层未激活，则激活该层，反正则取消激活状态。TG只有一个参数，就是要切换的键盘层。
    8. MT 修饰Tap键
      • MT键可以实现在按住不释放时，等效于按住CTRL、SHIFT、ALT或GUI；当短按一下时，可以是一个基础键码。所以MT键接受两个参数，一个修饰键和一个基础键码，可以用一个键位实现两种功能。
    9. MA 自定义宏
      • MA键代表一个宏键码，一共有32个宏键码。用户可以在APP的宏定义页定义这些宏键的内容，实现按一个键输入一长串自定义内容的功能。MA接受一个参数：宏键码的序号，对应Macros页面中的宏的序号。
    10. FT 功能键
      • 功能键是调用键盘内置的特殊功能的键码。目前有info、intro、hotspot、toggle_nkro、clear_bonds、toggle_broadcast。
        • info键输出一些设置方面的信息，比如IP地址、蓝牙设备名称等。
        • intro键输出关于键盘的英文介绍。
        • hotspot键激活键盘的WiFi热点功能。
        • toggle_nkro键用于激活键盘全键无冲模式，有些系统和协议对全键无冲模式的兼容性不好，默认是关闭状态。
        • clear_bonds键用于清除所有的设备配对信息，一般不需要使用。
        • toggle_broadcast键用于打开广播模式，可以同时向所有连接设备输出内容。

    注意由于需要保证层激活键不被激活的层上定义的键码覆盖，层1和层2上对应层激活键的键位需要留空。层0上定义了CTRL、SHIFT等键码的键位，最好也不要在层1和层2上定义其他键码，在同时按下层激活键和CTRL、SHIFT等修饰键时，我们一般希望这些修饰键依然有效。层激活码的设计，可以查看QMK的文档，QMK项目中有详细介绍。

  2. 定义和使用宏

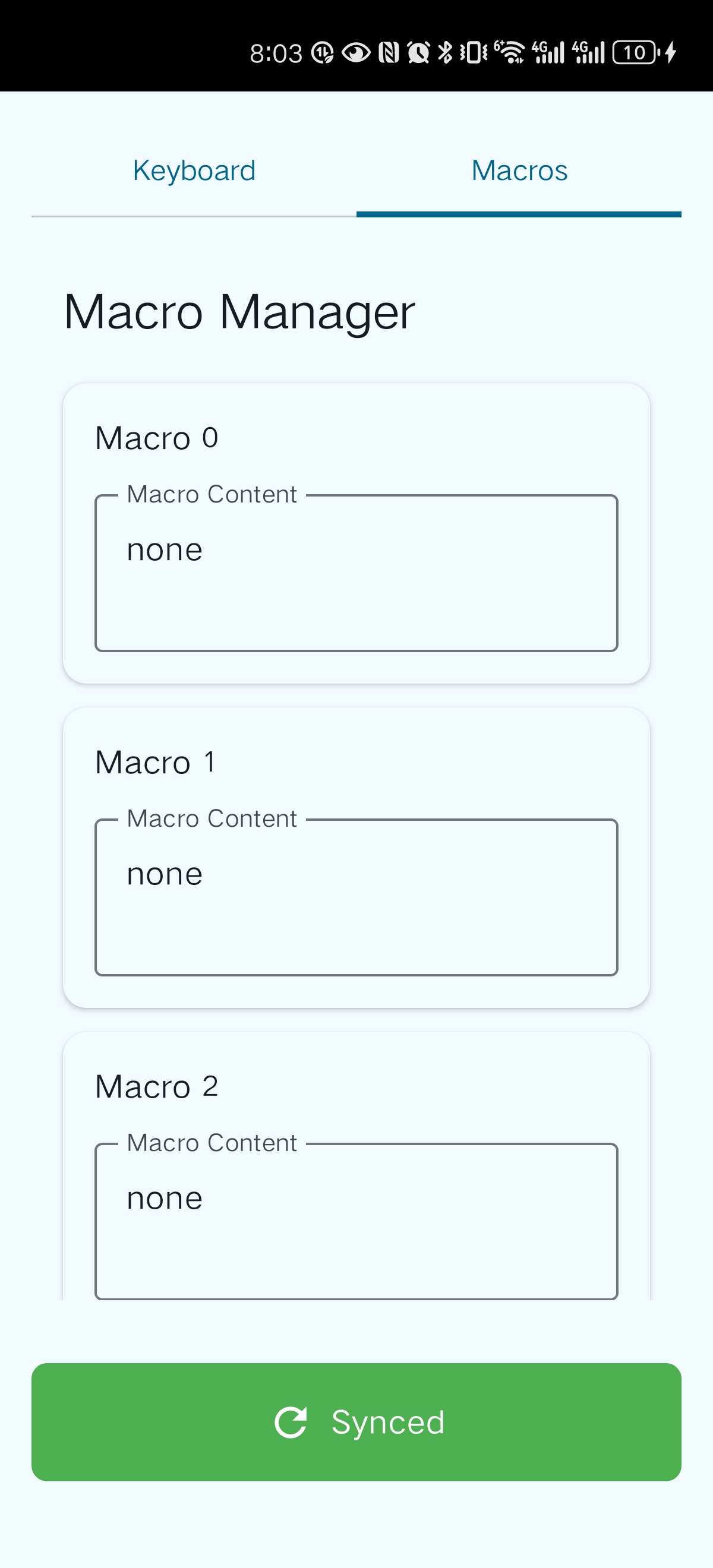

    键盘APP应用上还有一个Macros功能页，用于定义宏键的内容，显示界面如下。


    定义宏内容时，我们可能需要输入一些特殊的字符，这些字符无法直接输入。如果需要输入这些特殊字符，需要使用一些特别的语法。

    • \d 表示Delete键。
    • \b 表示Backspace键。
    • \t 表示Tab键。
    • \) 表示)。只有在类似下面 \lshift() 的()中需要使用表示一个字面上的)需要与 \lshift() 的)区别开。
    • \e 表示ESC键。
    • \lshift(...) 表示按下左边的SHIFT键，…表示我们按住SHIFT键不释放，输入的内容。
    • \rshift(...) 表示按下右边的SHIFT键，与 lshift(...) 使用方式一样。
    • \lctrl(...) 表示按下左边的CTRL键，与 lshift(...) 使用方式一样。
    • \rctrl(...) 表示按下右边的CTRL键，与 lshift(...) 使用方式一样。
    • \lalt(...) 表示按下左边的ALT键，与 lshift(...) 使用方式一样。
    • \ralt(...) 表示按下有边的ALT键，与 lshift(...) 使用方式一样。
    • \lgui(...) 表示按下左边的GUI键，与 lshift(...) 使用方式一样。
    • \rgui(...) 表示按下右边的GUI键，与 lshift(...) 使用方式一样。

    这些符号支持相互嵌套，例如我们要输入CTRL+ALT+DELETE，对应的语句是 \lshift(\alt(\d)) ，需要注意括号的匹配。可能有一点需要说明，因为宏的内容本质上是键码序列，所以无法直接输入中文内容，有兴趣的朋友可以自己研究。

后记

最近一直使用这款键盘输入，感觉除了白轴声音有点大之外，手感还不错。为了摊平贴片和定位板的物料成本，我多定制了几套。如果大家有兴趣且愿意冒险（没有售后和保修，只有代码和简单文档），可以后台联系我，我可以按物料价格转让给感兴趣的朋友。

参考链接

  1. esp32_keyboard - https://github.com/paul356/esp32_keyboard
  2. QMK Keycodes - https://docs.qmk.fm/keycodes
