基于KiCad的大语言模型插件(Agent)
前言
这一篇是上一篇“如何使用LLM直接修改KiCad原理图”的延伸。我把前一篇水文转给一个朋友看，这个朋友建议我提升一下易用性。我觉得这个朋友讲的很有道理，所以调整了开发的计划，先开发一个KiCad插件，让用户可以直接在KiCad中使用这个Agent。这个KiCad插件集成了KiCad MCP，用户可以通过这个Agent来辅助设计电路和PCB。
相关文章：
插件介绍
功能概述

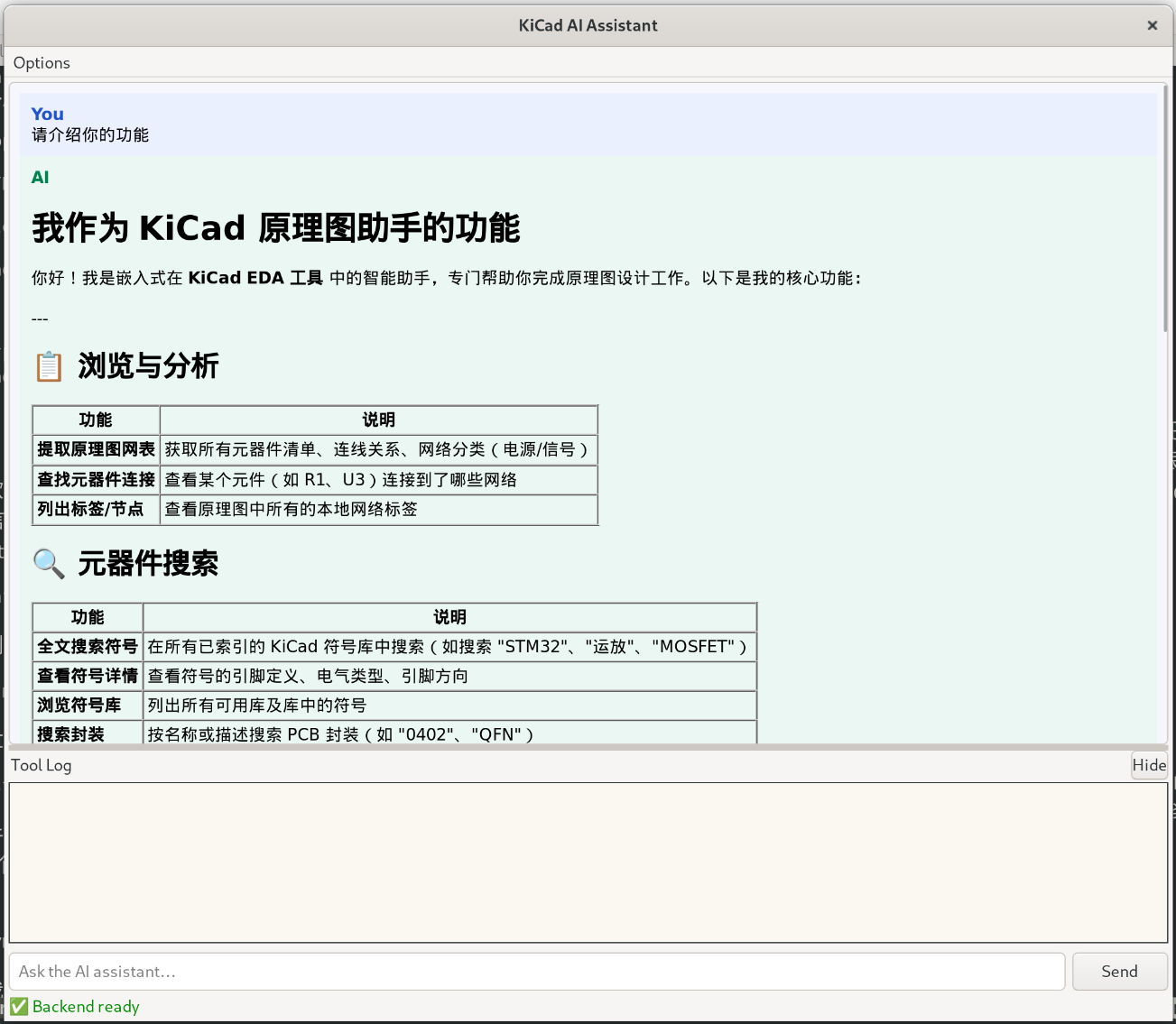

该插件拥有一个图形界面，用户通过该界面使用自然语言来查看、修改当前项目中的电路原理图和PCB电路图。安装过程也比较简单。
安装方法
这里描述的安装方法针对KiCad 10.0的Linux发行版，其他平台和版本受限于工作量还未测试。安装该插件需要事先安装Python环境管理工具uv，安装过程中需要通过uv来创建Python虚拟环境供KiCad MCP使用。
由于该插件仍在开发过程中，当前安装过程中还需要下载代码包，后面会进一步优化安装方法。整个安装过程如下。
- 从kicad-mcp克隆下载代码。
- 进入代码目录执行
make dist-plugin命令。 - 命令成功后，将
dist目录下的kicad_ai_assistant.zip文件解压到\~/.local/share/kicad/10.0/scripting/plugins目录下。 - 进入plugins目录下的
kicad_ai_assistant目录，执行脚本setup_plugin.sh <kicad-mcp项目路径>。
成功执行完这四步，插件就安装好了。
使用方法

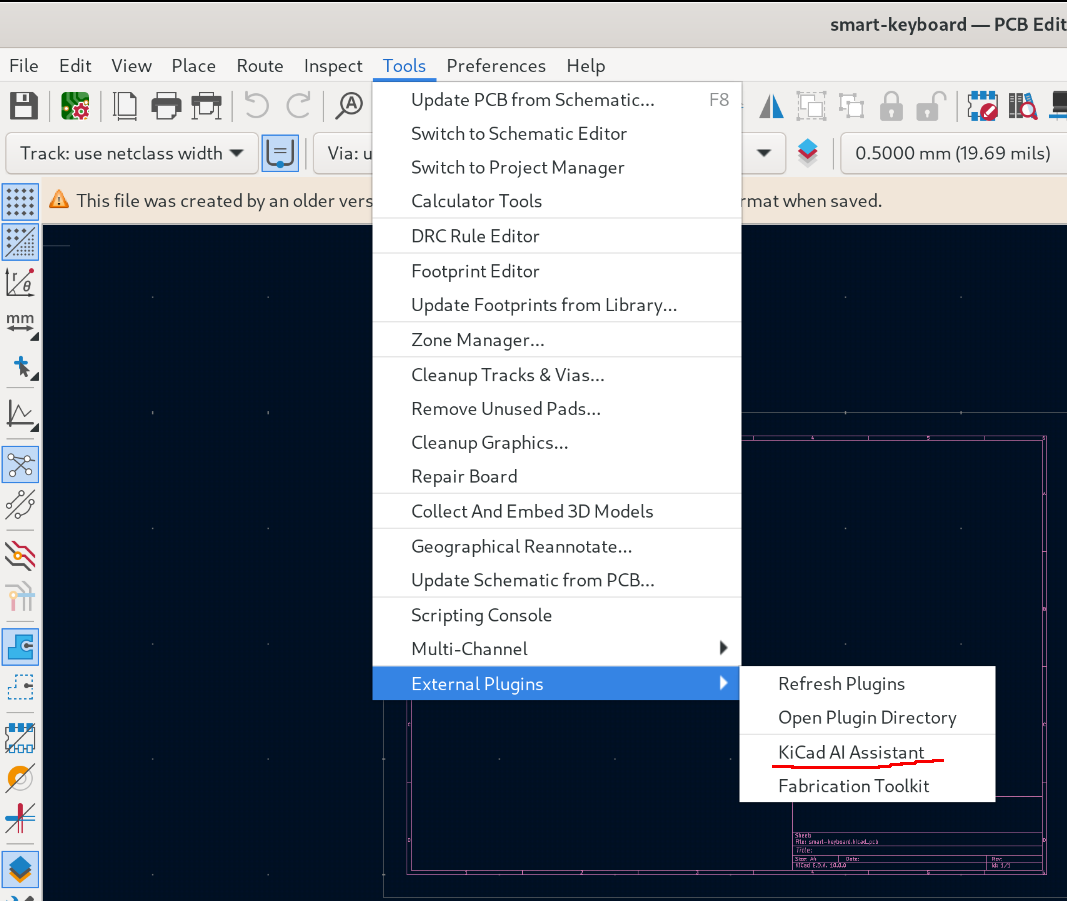

接下来打开一个KiCad项目，从PCB Editor的Tools菜单打开Kicad AI Assistant插件。

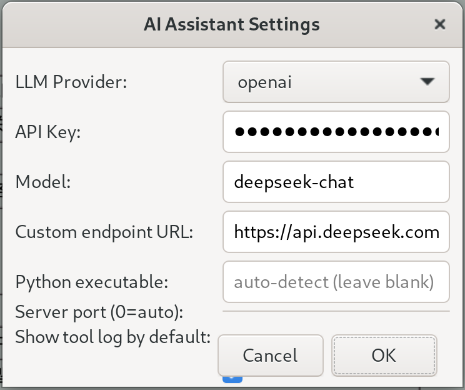

第一次使用该工具之前，需要先配置大模型。配置界面如下，用户需填入大模型服务节点（使用OpenAI协议）、API Key、模型名称等信息。
配置好了大模型之后，就可以使用大语言模型来帮助我们分析、修改电路原理图和PCB了。目前插件支持如下的操作功能。
| # | 工具名 | 作用 |
|---|---|---|
| 1 | extract_project_netlist | 从项目提取网络表 |
| 2 | extract_schematic_netlist | 从单个 .kicad_sch 提取网络表 |
| 3 | find_component_connections | 查找指定元件的连接关系 |
| 4 | sync_symbol_index | 同步/重建符号库索引 |
| 5 | get_symbol_sync_status | 查询符号索引状态 |
| 6 | search_symbols | 搜索符号 |
| 7 | get_symbol | 获取符号详情 |
| 8 | list_symbol_libraries | 列出符号库 |
| 9 | get_library_symbols | 列出库中的符号 |
| 10 | get_symbol_index_stats | 符号索引统计 |
| 11 | get_symbol_pins | 获取符号引脚信息 |
| 12 | add_symbol_to_schematic | 向原理图添加符号 |
| 13 | remove_symbol_from_schematic | 从原理图删除符号 |
| 14 | set_component_property | 设置元件属性 |
| 15 | list_component_properties | 列出元件属性 |
| 16 | delete_component_property | 删除元件属性 |
| 17 | move_component | 移动元件 |
| 18 | add_label_to_schematic | 添加标签（label） |
| 19 | list_labels_in_schematic | 列出原理图标签 |
| 20 | delete_label_from_schematic | 删除标签 |
| 21 | add_wire_to_schematic | 添加导线 |
| 22 | connect_pins_with_wire | 用导线连接两个引脚 |
| 23 | delete_wire_from_schematic | 删除导线 |
| 24 | add_junction_to_schematic | 添加节点（junction） |
| 25 | list_junctions_in_schematic | 列出节点 |
| 26 | delete_junction_from_schematic | 删除节点 |
| 27 | sync_footprint_index | 同步封装库索引 |
| 28 | get_footprint_sync_status | 封装索引状态 |
| 29 | list_footprint_libraries | 列出封装库 |
| 30 | search_footprints | 搜索封装 |
| 31 | get_footprint_details | 获取封装详情 |
| 32 | get_board_info | 获取 PCB 板信息 |
| 33 | list_footprints | 列出板上封装 |
| 34 | get_footprint | 获取单个封装信息 |
| 35 | list_nets | 列出网络 |
| 36 | get_ratsnest | 获取飞线（ratsnest） |
| 37 | set_footprint_position | 设置封装位置 |
| 38 | flip_footprint | 翻面（顶/底层） |
| 39 | set_footprint_property | 设置封装属性 |
大语言模型会根据用户请求和工具描述调用合适的工具，不过由于MCP工具设计和大语言模型能力的限制，建议大家先从简单一点的任务开始尝试。
总结
本文介绍了我最近伙同AI一起开发的一个KiCad插件，欢迎大家试用。该插件还在持续开发过程中，欢迎大家提建议，也欢迎有兴趣的朋友一起优化这个工具。
参考索引
- kicad-mcp克隆 - https://github.com/paul356/kicad-mcp
