基于KiCad的大语言模型插件(Agent) — 解决Windows版本卡死问题

前言

由于着急发布版本 1.0.0 ，我仅对 Windows 版本做了简单测试。后来发现在 Windows 平台上 WebView 组件的刷新方法导致插件很容易卡死，几乎无法使用。由于 Windows 上 WebView 组件提供的是异步接口，原刷新方法容易造成死锁。经过反复尝试，重构聊天历史窗口的刷新方法后才解决该问题。

新的版本 1.1.1 解决了下列问题：

修复了 Windows 平台下插件界面偶发卡死/无响应的问题（尤其是在展示富文本或交互内容时），改善了稳定性和出错提示。
若干 UI 改进：聊天窗口在 AI 输出时保持固定，恢复后可靠滚动到最新消息。

同时新增了下列功能：

分组布局工具 ：支持对元器件管脚进行分组，分别优化布局。支持整体移动和旋转分组。
PCB Zone 管理工具 ：支持创建和删除填充区与 keepout 区域。
插件在更新原理图或 PCB 前会自动创建快照。修改 PCB 后会刷新 PCB 编辑器；但受 IPC 限制，目前无法自动刷新原理图编辑器。

下载地址见参考索引中 Releases 页面。

分组布局工具

#	工具名	作用
1	`assign_to_group`	批量将封装标记到指定组
2	`list_groups`	列出 PCB 上所有组与成员统计
3	`get_group`	获取某个组的详细信息（成员/锚点/bbox）
4	`score_group`	计算组内布局质量指标（HPWL）
5	`place_component_group`	优化组内的元器件布局，并找到合适位置放置该组
6	`move_group`	平移已放置的组（刚体移动）
7	`rotate_group`	旋转已放置的组（围绕锚点）

为了优化元器件的布局流程，我设计了元器件分组、组内布局优化、移动和旋转等工具，采用分治的方法来确定元器件的空间布局。用户可以通过指导大语言模型对 PCB 元器件进行分组，再分别优化组内布局，最后再整体放置元器件组到合适的位置。该方式比直接让大模型来决定元器件的位置更加高效，成功率更高。

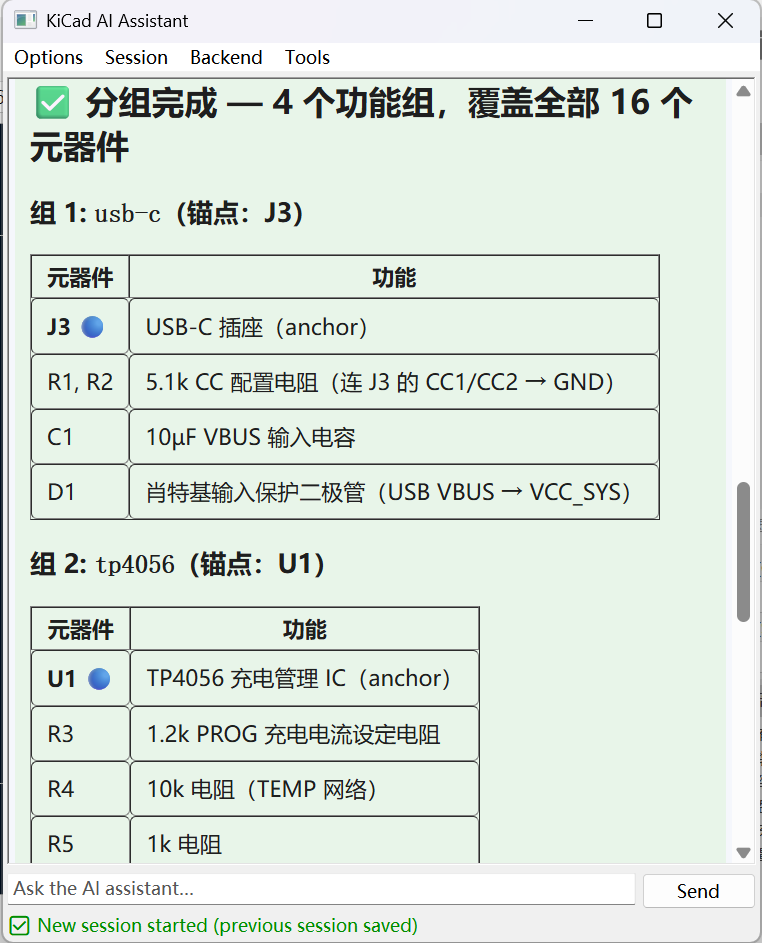

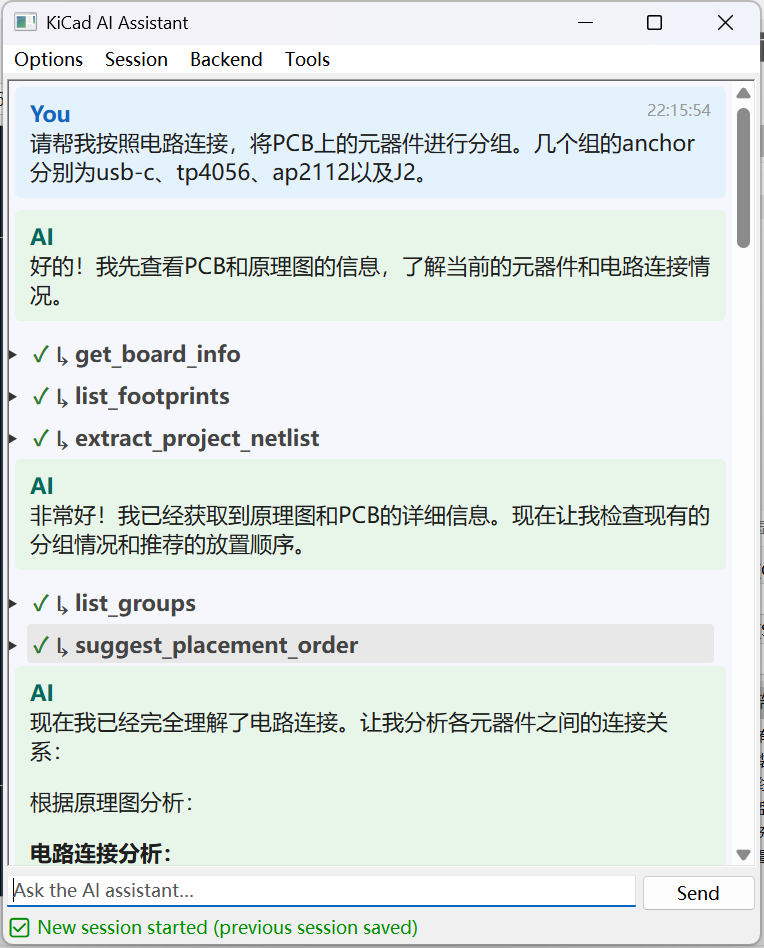

可先让大语言模型使用 assign_to_group 工具将元器件分组。

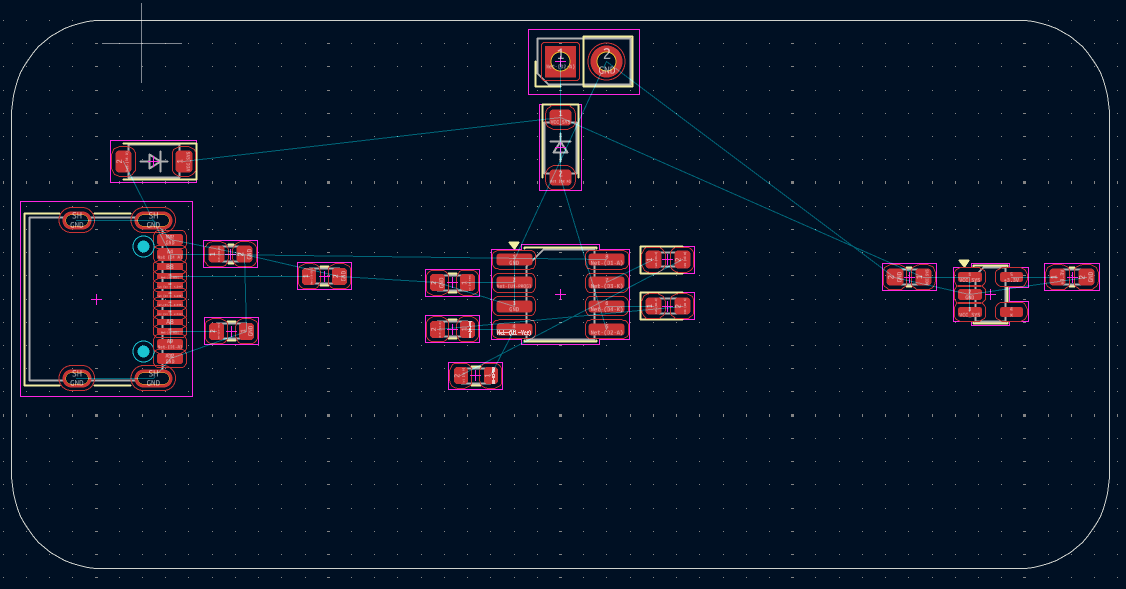

然后让大语言模型使用 place_component_group 分别优化各元器件组的组内布局。

等各元器件组内布局优化完成后，将各元器件组移动到PCB上的合适位置。

最后使用自动布线（Auto Route）完成布线。

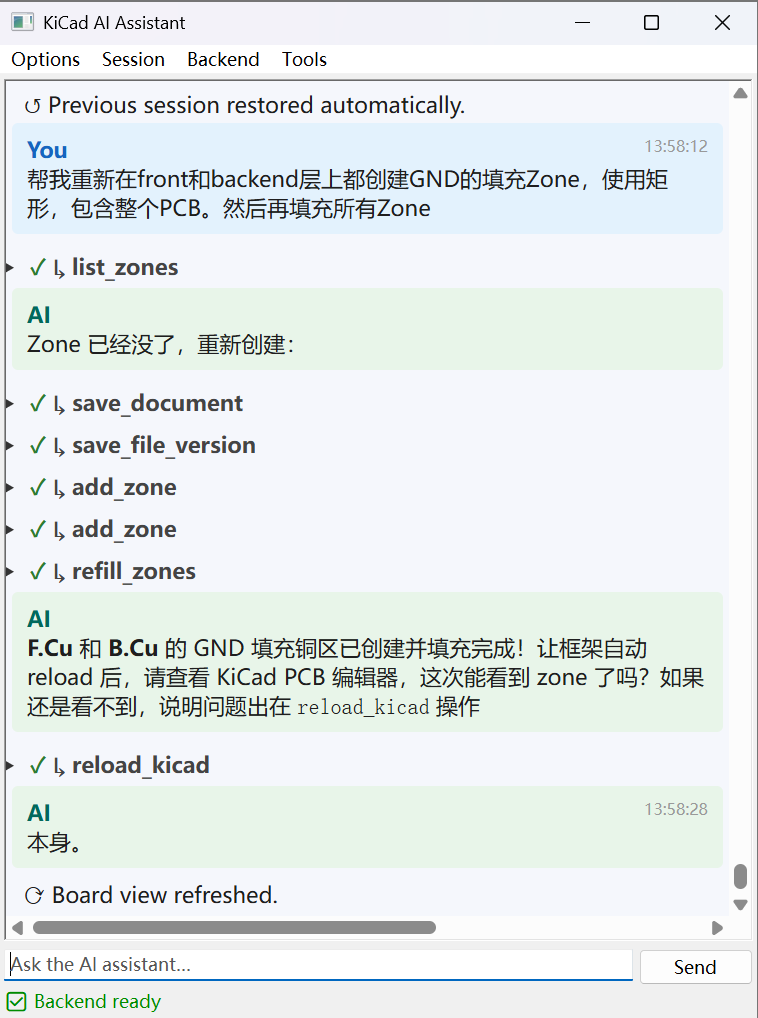

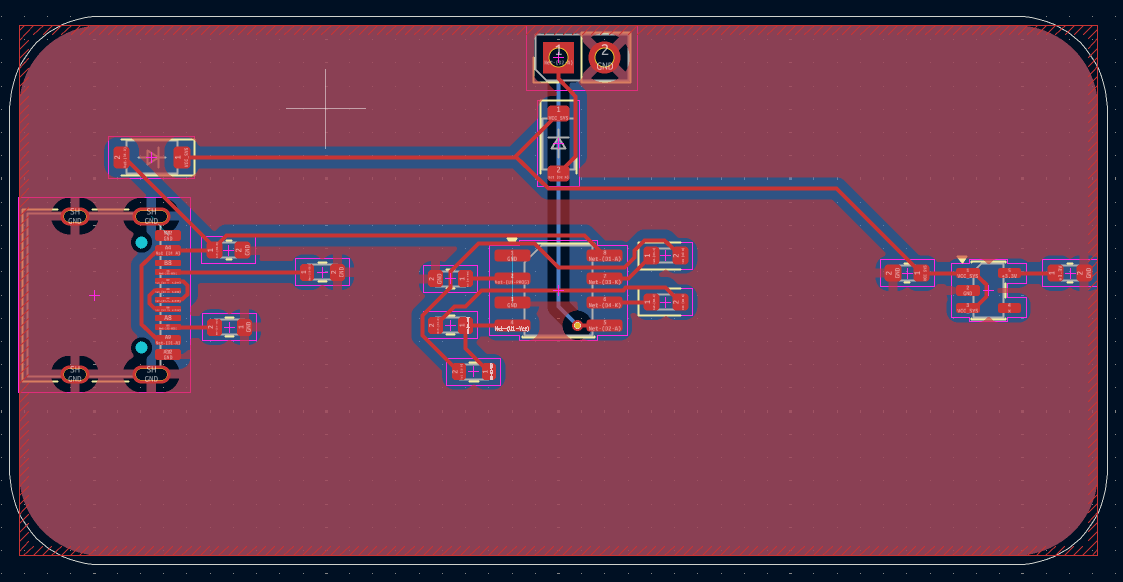

PCB Zone 管理工具

#	工具名	作用
1	`list_zones`	列出 PCB 上所有 zones（copper_pour / keepout，即填充区/禁区）
2	`add_zone`	添加新的铜皮或 keepout 区域（即禁区）
3	`delete_zone`	按 UUID 删除指定的 zone
4	`refill_zones`	重填所有的填充 zone
